Будівництво та монтаж трансформаторних підстанцій

Що таке трансформаторна підстанція

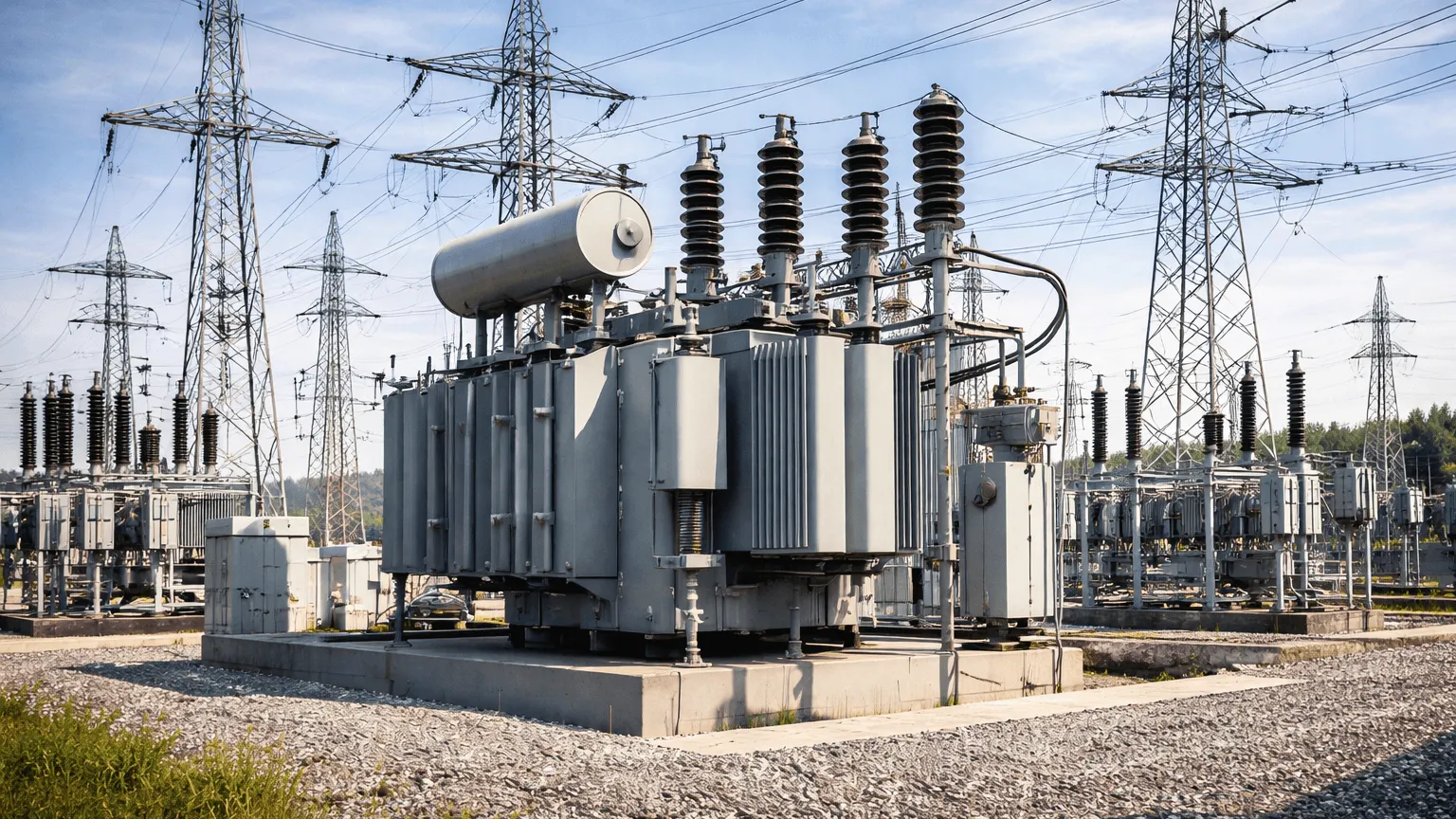

Трансформаторна підстанція знижує напругу розподільної мережі 6 або 10 кВ до 0,4 кВ — рівня, від якого живиться обладнання об'єкта. У ній розміщені силовий трансформатор, розподільні пристрої високої та низької напруги, апарати захисту, облік і контур заземлення.

Комплектні розподільні пристрої — це шафи заводського виготовлення з уже встановленими вимикачами, роз'єднувачами, вимірювальними трансформаторами та захистом. Їх застосування скорочує обсяг робіт на майданчику й підвищує повторюваність якості монтажу.

Як виконують роботи

Спершу готують основу: фундамент або приміщення підстанції та контур заземлення. Далі встановлюють корпус або обладнання, закочують силовий трансформатор, монтують розподільні пристрої, виконують ошиновку та підключення кабельних ліній із боку 10 кВ і 0,4 кВ.

Жорстка ошиновка — це з'єднання обладнання підстанції жорсткими шинами замість гнучких провідників. Вона розрахована на великі струми, зберігає задані відстані між фазами та витримує електродинамічні зусилля під час коротких замикань.

Перед подачею напруги обладнання випробовують: перевіряють опір ізоляції, коефіцієнт трансформації, роботу захистів і опір контуру заземлення. Результати оформлюють протоколами, які входять до виконавчої документації.

Від чого залежить вибір підстанції

Потужність трансформатора добирають за розрахунковим навантаженням об'єкта з урахуванням перспективи розвитку. Тип підстанції — щоглова, кіоскова, блочна або вбудована — залежить від потужності, місця розташування та умов експлуатації.
